Backup Washer
Konterscheibe für Verschrauben ohne Gegenhalteschlüssel
Die HYTORC Backup Washer verhindert das Mitdrehen der Gegenmutter und ersetzt dadurch den Gegenhalteschlüssel.
In Kombination mit der HYTORC Reaction Washer ermöglicht sie ein sicheres, effizientes und querkraftfreies Verschrauben – auch bei Durchgangsverschraubungen im Stahlbau.
Die Konterscheibe für die passive Seite

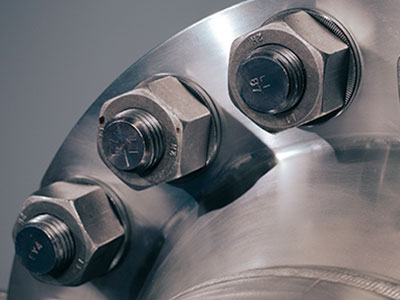

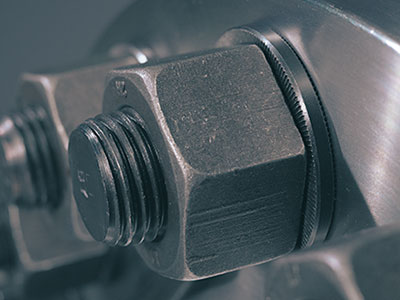

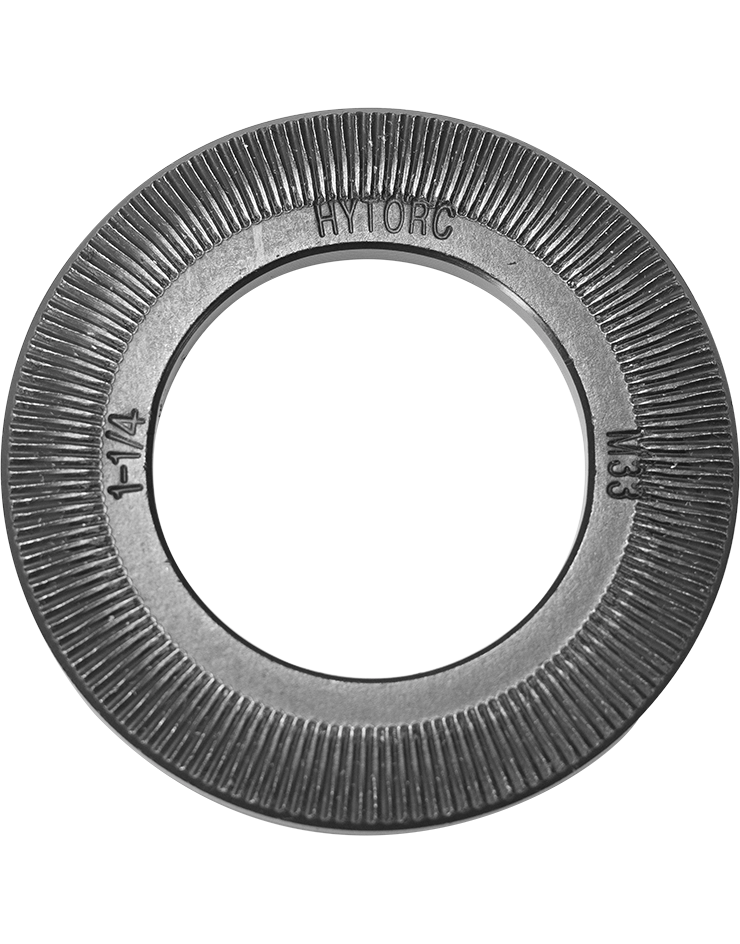

Die HYTORC Backup Washer ist eine verdrehsichere Konterscheibe für die passive Seite der Schraubverbindung. Sie wird auf der Gegenseite der aktiv angezogenen Schraube oder Mutter eingesetzt und verhindert durch ihr spezielles Auflageprofil das Mitdrehen der Gegenmutter bzw. des Schraubbolzens.
Dadurch kann auf einen separaten Gegenhalteschlüssel verzichtet werden. Das vereinfacht die Montage, reduziert den Personalaufwand und beseitigt typische Verletzungsgefahren, die beim manuellen Gegenhalten entstehen können – zum Beispiel durch Quetschstellen, Abrutschen oder das Abschlagen des Gegenhalteschlüssels.
Als Teil des HYTORC Washer-Systems ergänzt die Backup Washer die Reaktionsscheiben auf der aktiven Seite der Verbindung. Während die Reaction Washer bzw. TRUE-LOCK Reaction Washer als integrierte Reaktionsfläche für das Werkzeug dient, fixiert die Backup Washer die passive Seite gegen Mitdrehen.
Für das Washer-System aus Reaction Washer und Backup Washer liegt zudem eine allgemeine bauaufsichtliche Zulassung des DIBt für den Stahlbau vor.
Vorteile und Features
der HYTORC Backup Washer
Kein Gegenhalteschlüssel erforderlich
Bei klassischen Durchgangsverschraubungen muss die passive Seite häufig mit einem Gegenhalteschlüssel fixiert werden. Das ist zeitaufwendig, erfordert meist eine zweite Person und bringt zusätzliche Verletzungsrisiken mit sich.
Die HYTORC Backup Washer übernimmt diese Funktion direkt in der Verbindung. Sie verhindert das Mitdrehen der Gegenmutter und ersetzt dadurch den Gegenhalteschlüssel.
Effizientere Montage
Die Backup Washer vereinfacht den Schraubprozess, weil kein zweiter Monteur zum Gegenhalten benötigt wird. Auch zeitaufwendige Abstimmungen zwischen Werkzeugbedienung und Gegenhalten entfallen.
Das ermöglicht eine schnellere, reproduzierbare Montage – besonders bei wiederkehrenden Schraubarbeiten, Flanschverbindungen und Durchgangsverschraubungen.
Mehr Arbeitssicherheit
Durch den Wegfall des Gegenhalteschlüssels entfallen typische Gefahrenstellen beim manuellen Gegenhalten. Dazu gehören Quetsch- und Einklemmrisiken ebenso wie Verletzungen durch das Abschlagen oder Abrutschen des Gegenhalteschlüssels.

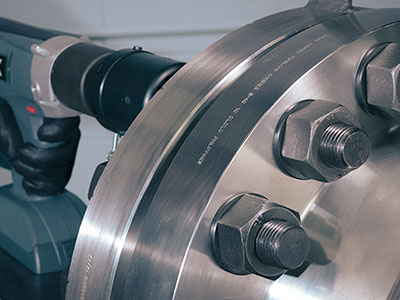

In Kombination mit der HYTORC Reaction Washer wird die Schraubverbindung axial und ohne externe Abstützung angezogen. Das schützt Anwender, Werkzeug und Bauteil.
Einsatzbereiche
Die HYTORC Backup Washer eignet sich besonders für Anwendungen, bei denen die passive Seite einer Schraubverbindung sicher gegen Mitdrehen fixiert werden muss.
Daten & Fakten
Backup Washer
| Artikelnummer | Schraubengröße | ID (mm) | AD (mm) | Höhe (mm) |
|---|---|---|---|---|
| ZBW-M14 | M14 | 14,99 | 25,53 | 3,10 |
| ZBW-M16 | M16 | 16,99 | 27,58 | 3,10 |
| ZBW-M18 | M18 | 19,23 | 31,17 | 3,30 |
| ZBW-M20 | M20 | 21,11 | 34,65 | 3,30 |
| ZBW-M22 | M22 | 23,09 | 36,80 | 3,90 |
| ZBW-M24 | M24 | 25,32 | 41,91 | 4,00 |
| ZBW-M27 | M27 | 28,70 | 47,50 | 4,00 |
| ZBW102-M30 | M30 | 31,39 | 53,14 | 4,80 |
| ZBW104-M33 | M33 | 34,19 | 58,65 | 4,80 |
| ZBW106-M36 | M36 | 37,90 | 64,16 | 4,80 |
| ZBW108-M39 | M39 | 40,44 | 69,65 | 4,80 |
| ZBW110-M42 | M42 | 43,26 | 75,16 | 6,40 |
| ZBW112-M45 | M45 | 46,18 | 80,65 | 6,40 |
| ZBW114-M48 | M48 | 50,09 | 86,16 | 6,40 |
| ZBW200-M52 | M52 | 54,10 | 91,64 | 6,40 |
| ZBW-M60 | M60 | 59,33 | 104,65 | 7,40 |
| ZBW208-M64 | M64 | 67,49 | 114,30 | 8,50 |
| ZBW-M68 | M68 | 70,10 | 114,30 | 8,50 |
| ZBW-M72 | M72 | 72,59 | 124,97 | 8,50 |
| ZBW-M76 | M76 | 77,98 | 124,97 | 8,50 |
| ZBW-M80 | M80 | 82,04 | 133,35 | 10,30 |
