TRUE-LOCK Washer
Sicherungsscheibe gegen selbsttätiges Lösen
Die HYTORC TRUE-LOCK Washer sichert vorgespannte Schraubverbindungen zuverlässig gegen selbsttätiges Lösen – auch bei Vibrationen, Querkräften und dynamischer Belastung.

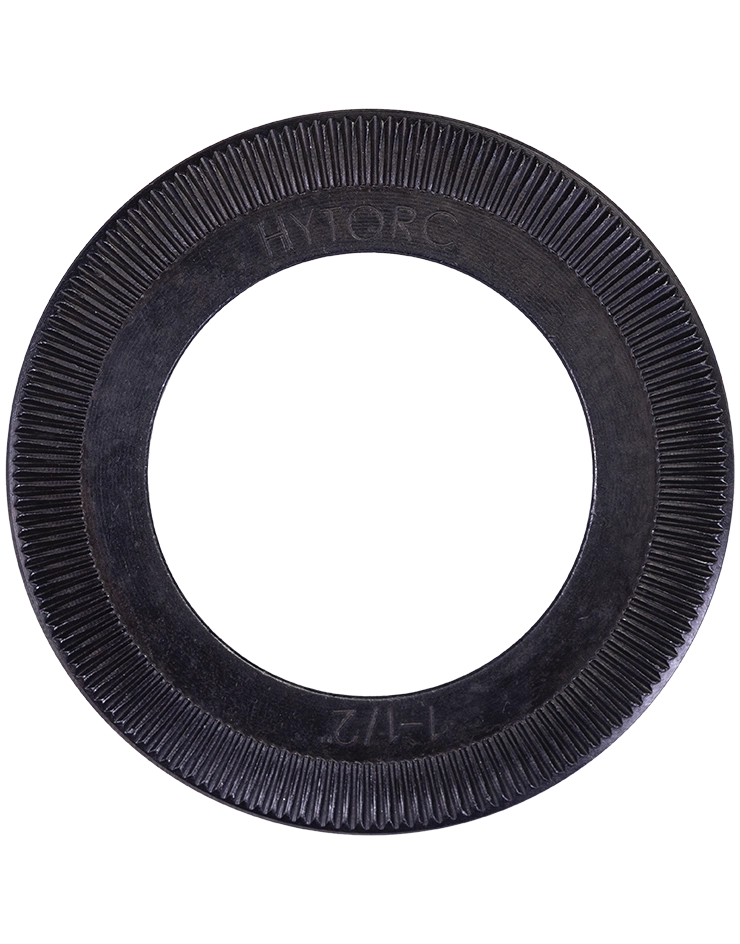

Ihr spezielles Rillenprofil sorgt für sicheren Halt in der Verbindung und macht sie zur robusten Lösung für anspruchsvolle industrielle Anwendungen.
Zuverlässiger Halt bei dynamischer Belastung

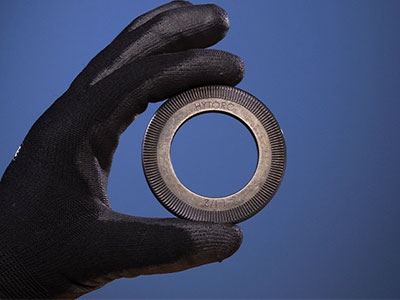

Die HYTORC TRUE-LOCK Washer wurde entwickelt, um vorgespannte Schraubverbindungen dauerhaft gegen selbsttätiges Lösen zu sichern. Ihre spezielle Rillenstruktur erzeugt eine zuverlässige Sicherungswirkung und hält Schraube oder Mutter auch bei dynamischer Beanspruchung sicher in Position.

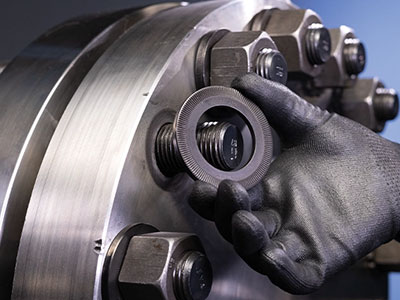

Damit eignet sich die Sicherungsscheibe besonders für Anwendungen, bei denen Vibrationen, wechselnde Lasten oder Relativbewegungen zwischen Bauteilen auftreten. Die Montage erfolgt dabei einfach wie bei einer klassischen Unterlegscheibe – ohne zusätzliches Spezialwerkzeug.
Die TRUE-LOCK Washer besteht aus gehärtetem legiertem Stahl und ist zum Korrosionsschutz mit Schwarzoxid veredelt. Zusätzliche Beschichtungen und alternative Materialien sind auf Anfrage verfügbar.
Vorteile und Features
der HYTORC TRUE-LOCK Washer Sicherungsscheibe
Einfache Montage

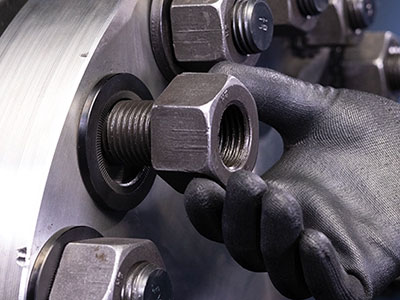

Die TRUE-LOCK Washer wird wie eine klassische Unterlegscheibe eingesetzt und benötigt kein spezielles Montagewerkzeug. Dadurch lässt sie sich einfach in bestehende Schraubverbindungen integrieren.
Das macht sie zur praktischen Lösung für Anwendungen, bei denen Schraubverbindungen schnell, sicher und ohne zusätzliche Montageschritte gegen selbsttätiges Lösen geschützt werden sollen.
Getesteter Lockerungsschutz
Vorgespannte Schraubverbindungen können sich durch Vibrationen, Querbewegungen oder wechselnde Belastungen lösen. Die HYTORC TRUE-LOCK Washer wirkt diesem Effekt durch ihre integrierte Verriegelungsfunktion entgegen.
Im Junker-Vibrationstest nach DIN 25201-4 wurde die Sicherungswirkung geprüft. Die Testergebnisse zeigen, dass die TRUE-LOCK Washer die Vorspannkraft auch unter dynamischer Belastung zuverlässig erhält.
Robust und korrosionsgeschützt
Die TRUE-LOCK Washer ist für anspruchsvolle bauliche und industrielle Anwendungen ausgelegt. Sie besteht aus gehärtetem legiertem Stahl und ist mit Schwarzoxid gegen Korrosion geschützt.
Für besondere Einsatzbedingungen, zum Beispiel bei erhöhten Anforderungen an Temperaturbeständigkeit, Korrosionsschutz oder Materialverträglichkeit, sind weitere Ausführungen auf Anfrage möglich.
Einsatzbereiche
Die HYTORC TRUE-LOCK Washer eignet sich besonders für Schraubverbindungen, bei denen ein zuverlässiger Schutz gegen selbsttätiges Lösen erforderlich ist, zum Beispiel in:
Daten & Fakten
TRUE-LOCK Washer
| Artikelnummer | Schraubengröße | ID (mm) | AD (mm) | Höhe (mm) |
|---|---|---|---|---|
| TLW-M14 | M14 | 15,00 | 28,40 | 3,10 |
| TLW-M16 | M16 | 17,00 | 30,96 | 3,10 |
| TLW-M18 | M18 | 19,00 | 36,37 | 3,30 |
| TLW-M20 | M20 | 21,00 | 37,01 | 3,30 |
| TLW-M22 | M22 | 23,00 | 40,64 | 3,30 |
| TLW-M24 | M24 | 25,00 | 47,37 | 4,10 |
| TLW-M27 | M27 | 28,00 | 52,25 | 4,10 |
| TLW-M30 | M30 | 31,00 | 58,60 | 4,80 |
| TLW-M33 | M33 | 34,00 | 63,30 | 4,80 |
| TLW-M36 | M36 | 37,00 | 69,65 | 4,80 |
| TLW-M39 | M39 | 40,00 | 74,37 | 4,80 |
| TLW-M42 | M42 | 43,00 | 80,75 | 6,40 |
| TLW-M45 | M45 | 46,00 | 85,22 | 6,40 |
| TLW-M48 | M48 | 50,00 | 91,87 | 6,40 |
| TLW-M52 | M52 | 54,00 | 96,19 | 6,40 |
| TLW-M56 | M56 | 58,00 | 108,71 | 7,60 |
