Reaction Washer
Reaktionsscheibe für axiales, reaktionsarmfreies Verschrauben

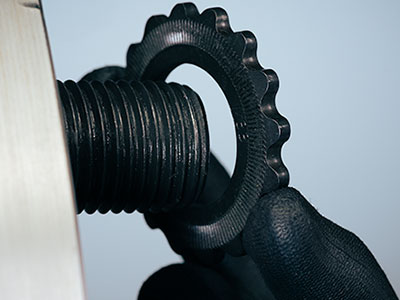

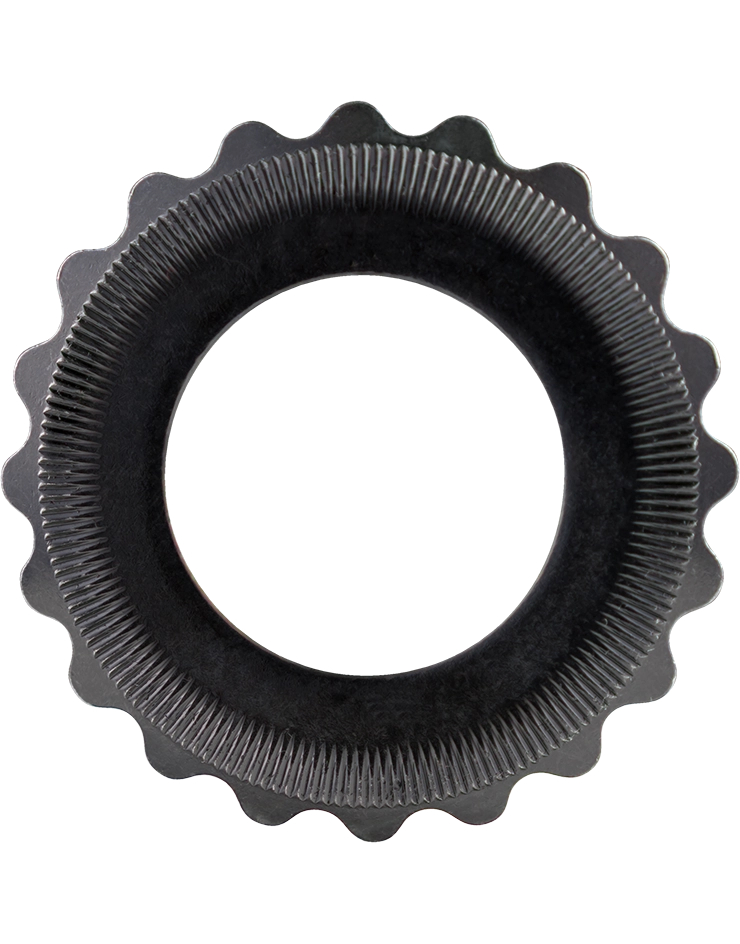

Die HYTORC Reaction Washer ist eine verdrehsichere Reaktionsscheibe, die den Reaktionsarm beim Verschrauben ersetzt.
Sie dient als integrierte Reaktionsfläche für kompatible HYTORC-Werkzeuge und ermöglicht eine sichere, axiale Krafteinleitung ohne externe Abstützung für arbeitssicheres Verschrauben.
Die Reaktionsscheibe für arbeitssicheres Verschrauben

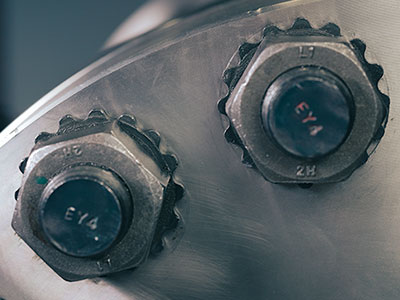

Die HYTORC Reaction Washer wurde entwickelt, um Schraubverbindungen sicherer, präziser und bauteilschonender zu montieren. Sie wird auf der aktiv angezogenen Seite der Schraubverbindung eingesetzt und dient dort als integrierte Reaktionsfläche für das Montagewerkzeug.
Dadurch wird kein separater Reaktionsarm benötigt. Das reduziert typische Quetsch- und Einklemmgefahren, vereinfacht die Handhabung und verhindert schädliche Seitenbelastungen, die durch externe Abstützvorrichtungen entstehen können.
Das Reaktionsmoment wird über die äußere Kontur der Washer aufgenommen. So kann das Drehmoment axial in die Schraubverbindung eingeleitet werden – ohne die sonst üblichen Querkräfte und Biegemomente. Das unterstützt eine sichere, reproduzierbare Vorspannkraft und schont Schraube, Mutter, Werkzeug und Bauteiloberflächen.
Als Teil des HYTORC Washer-Systems kann die Reaction Washer mit der Backup Washer kombiniert werden. Bei Durchgangsverschraubungen verhindert die Backup Washer das Mitdrehen der passiven Seite, sodass zusätzlich auf den Gegenhalteschlüssel verzichtet werden kann.
Für das Washer-System aus Reaction Washer und Backup Washer liegt zudem eine allgemeine bauaufsichtliche Zulassung des DIBt für den Stahlbau vor.
Vorteile und Features
der HYTORC Reaction Washer Reaktionsscheibe
Axiales, querkraftfreies Verschrauben
Die Reaction Washer ermöglicht eine axiale Krafteinleitung in die Schraubverbindung. Dadurch werden Querkräfte und Biegemomente reduziert, die sonst durch externe Abstützungen entstehen können.
Das unterstützt eine präzise, reproduzierbare Vorspannkraft und schont Gewinde, Auflageflächen und angrenzende Bauteile.
Kein Reaktionsarm erforderlich
Bei klassischen Drehmomentwerkzeugen wird das Reaktionsmoment häufig über einen externen Reaktionsarm abgestützt. Dadurch können gefährliche Quetschstellen, Seitenkräfte und Bauteilbelastungen entstehen.

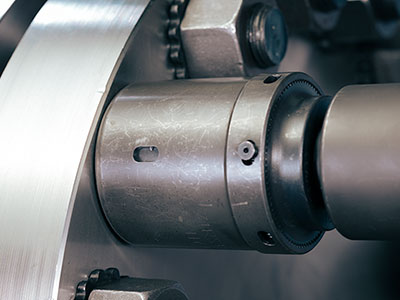

Die HYTORC Reaction Washer übernimmt diese Abstützfunktion direkt in der Schraubverbindung. Das Werkzeug reagiert auf der Washer – ohne separaten Reaktionsarm.
Sicherer und effizienter montieren
Durch den Wegfall des Reaktionsarms wird die Montage einfacher und sicherer. Das Werkzeug lässt sich kontrolliert auf der Washer abstützen, ohne dass externe Gegenflächen oder aufwendige Sonderabstützungen benötigt werden.
In Kombination mit einer HYTORC Backup Washer kann auch der Gegenhalteschlüssel entfallen. Dadurch lassen sich Schraubprozesse schneller, sicherer und mit weniger Personalaufwand durchführen.
Vorteile der Reaction Washer
Daten & Fakten der Reaction Washer
| Artikelnummer | Schraubengröße | ID (mm) | AD (mm) | Höhe (mm) |
|---|---|---|---|---|
| ZRW-M14 | M14 | 15,00 | 28,40 | 3,10 |
| ZRW-M16 | M16 | 17,00 | 30,96 | 3,10 |
| ZRW-M18 | M18 | 19,20 | 36,37 | 3,30 |
| ZRW-M20 | M20 | 21,10 | 37,01 | 3,30 |
| ZRW-M22 | M22 | 23,10 | 40,64 | 3,30 |
| ZRW-M24 | M24 | 25,30 | 47,37 | 4,10 |
| ZRW-M27 | M27 | 28,70 | 52,25 | 4,10 |
| ZRW102-M30 | M30 | 31,40 | 58,60 | 4,80 |
| ZRW104-M33 | M33 | 34,20 | 63,30 | 4,80 |
| ZRW106-M36 | M36 | 37,90 | 69,65 | 4,80 |
| ZRW108-M39 | M39 | 40,40 | 74,37 | 4,80 |
| ZRW110-M42 | M42 | 43,30 | 80,75 | 6,40 |
| ZRW112-M45 | M45 | 46,20 | 85,22 | 6,40 |
| ZRW114-M48 | M48 | 50,10 | 91,87 | 6,40 |
| ZRW200-M52 | M52 | 54,10 | 96,19 | 6,40 |
| ZRW-M60 | M60 | 64,00 | 108,71 | 7,60 |
| ZRW208-M64 | M64 | 67,50 | 121,11 | 8,60 |
| ZRW-M68 | M68 | 70,10 | 121,11 | 8,60 |
| ZRW-M72 | M72 | 73,90 | 133,70 | 8,50 |
| ZRW-M76 | M76 | 78,00 | 133,73 | 8,60 |
| ZRW-M80 | M80 | 82,00 | 142,11 | 10,00 |
Schrauben Sie schneller und sicherer – ohne Reaktionsarm
Die HYTORC Reaction Washer ersetzt den separaten Reaktionsarm und ermöglicht ein axiales, querkraftfreies Verschrauben. Dadurch werden typische Gefahrenstellen reduziert, Bauteile geschont und Schraubverbindungen sicher und reproduzierbar montiert.
In Kombination mit der HYTORC Backup Washer kann zusätzlich auf den Gegenhalteschlüssel verzichtet werden. Gerne zeigen wir Ihnen die Vorteile des HYTORC Washer-Systems direkt an Ihrem Schraubfall – bei einer unverbindlichen Vor-Ort-Vorführung.
